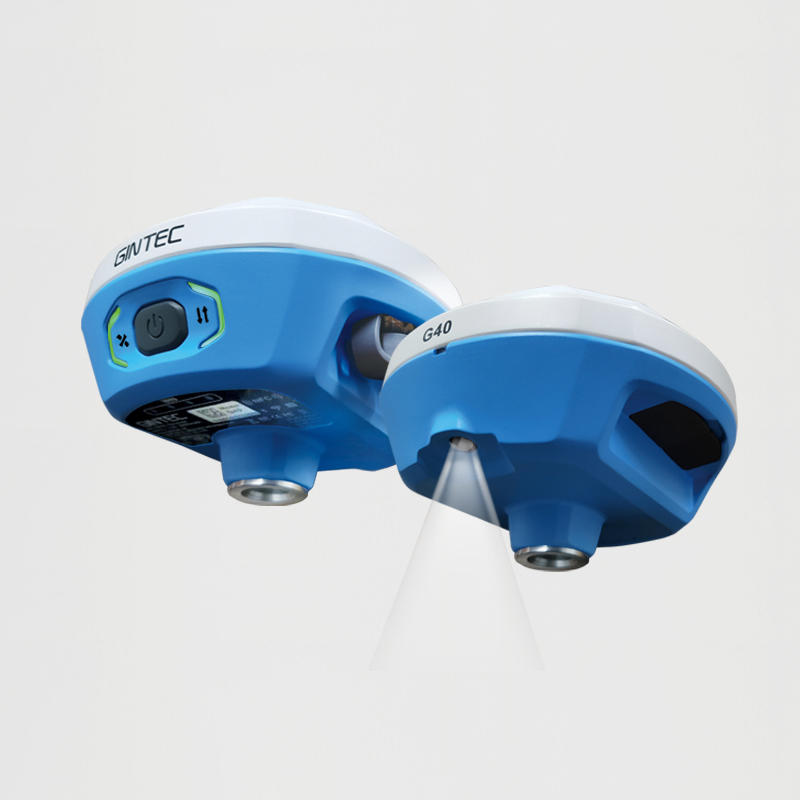

GPS RTK cu IMU Gintec G40 AR Visual Stake Out

Descriere

GPS RTK cu IMU Gintec G40 AR Visual Stake Out

Brosura Gintec G40+P9IV

• 1408 canale
• Trasarea vizuala cu ajutorul camerei video va da posibilitatea sa vizualizati punctul care trebuie trasat si sa navigati cu usurinta catre el. https://www.youtube.com/watch?v=ABK8dDsC000&t=13s
• IMU-Inertial measurement unit permite ridicarea precisa a punctelor acoperite sau luate cu jalonul inclinat si nu necesita calibrare(foarte util in cazul colturilor de cladire,sub streasina,conducte etc)
• G-fix permite continuarea masuratorilor precise pana la 10 min dupa ce conexiunea la internet s-a pierdut.
• Conexiune 4G si wireless de mare viteza
• Carnet de teren cu Sistem de operare Android cu support Google
• Sistemul de operare Linux combinat cu sistemul de networking permite instalarea nelimitata de aplicatii speciale care sa ruleze in interiorul roverului.
• Carcasa din aliaj de magneziu
• Control WebUI permite controlul,urmarirea setarilor si descarcarea datelor pe smart phone tableta etc
• 20 de ore de functionare continua ca rover si 18 ore ca baza

Specificatie receiver GPS RTK Gintec G40 AR stake out

Numar de canale : 1408

Receptioneaza semalale urmatorilor sateliti :

GPS simultan L1 C/A,L1C,L2C,L2P,L5

Glonass simultan G1,G2,G3

BeiDou/Compass : B1I,B2I,B3I,B1C,B2a,B2b

Galileo simultan E1,E5A,E5B,E6

IRNSS : L5

SBAS : L1

Initializare RTK < 5 sec

Reachizitie semnal <1 sec

la pornire se conecteaza automat la Rompos

Rata de update : 20 Hz

Memorie interna : 8 GB

GPS RTK Gintec G40 AR Visual Stake Out: Acuratete

Static Orizontal : 2,5 mm + 0,5 ppm RMS

Static Vertical : 5 mm + 0,5 ppm RMS

RTK Orizontal in solutie fixa :8 mm + 1 ppm RMS

RTK Vertical in solutie fixa: 15 mm + 1 ppm RMS

Precizie de masurare cu jalonul inclinat la 30 grade : 2 cm



GPS RTK Gintec G40 AR Visual Stake Out : Camera Video

Senzor 2 Mega CMOS

Format Optic : 1/5 inch

Dimensiune pixel : 1.75um*1.75um

Matrice activa pe Pixeli : 1616*1232



GPS RTK Gintec G40 AR Visual Stake Out : Interfata de comunicare

⦿ USB tip C

⦿ Bluetooth V5.0 BLE

⦿ Wi-Fi : 802.11 b/g/n Functie hotspot

⦿ Modem GSM intern 4G-LTE FDD :B1/B2/B3/B4/B5/B7/B8/B12/B13/B18/B19/B20/B25/B26/B28

⦿ LTE TDD : B38/B39/B40/B41

⦿ UMTS : B1/B2/B4/B5/B6/B8/B19

⦿ GSM : B2/B3/B5/B8 2G/3G/4G

⦿ GPRS

⦿ Nano SIM Card

⦿ Radio intern cu frecventa in intervalul 410-470 MHz si 902-928 MHz cu interval de selectare de 12,5/25 KHz si raza de actiune 4-5 Km in mediu urban si 10-15 km in afara, optional.
Radiourile pot avea zone sau regiuni geografice in care este necesare o autorizare privind utilizarea spectrului de frecvente radio.Este responsabilitatea utilizatorului sa obtina autorizarile necesare, daca este cazul, si sa respecte toate reglementarile aplicabile.

GPS RTK Gintec G40 AR Visual Stake Out : Alte specificatii

Baterie de 6800 mAh

Timp de lucru in mod static  : 30 ore

Timp de lucru in mod RTK Rover  : 20 ore

Timp de lucru in mod RTK Baza  : 18 ore

Temperatura de lucru : -30 la +65 Grade Celsius

Temperatura de depozitare : -40 la +80 Grade Celsius

Rezistent la vibratii si socuri

Rezistent la apa si praf certificat IP68

Construit sa reziste la socuri provocate de caderea libera a aparatului montat pe jalon pe beton de la o inaltime de 2 m

Rezistent la vibratii

GPS RTK Gintec G40 AR Visual Stake Out : Configuratie de livrare

⦿ 1 x G40 AR UHF receiver GPS/Glonass/Galileo/Beidou, modul GPRS/GSM, radio intern optional, IMU)

⦿ 1 x incarcator baterii

⦿ 1 x antena pentru radio intern

⦿ 1 x cablu USB pentru conectare G40 AR la calculator sau la controller

⦿ 1 x jalon telescopic de 2,5 m pentru receiver

⦿ 1 x geanta de plastic dur pentru transport



Controller Geoelectron P9IV

Procesor MT6762 Octa-Core 2,0 GHz

RAM : 3 GB

ROM : 32 GB

SD pana la 512 GB

GNSS MTK– GPS,Glonass,Beidou

Camera autofocus de 13MP

Modem GSM DUAL SIM universal quad-band(GSM/WCDMA/FDD-LTE/TDD-LTE/TDSCMDA)

USB Type-c pentru incacare si transfer

Internet 4G si 5G

WiFi 4G si 5G

Bluetooth 4.1

Senzor gravimetric

Giroscop

Magnetometru

Accelerometru

Busola

Senzor Inductie Geomagnetica



Sistem de operare : Android 11

Echipat cu ultima versiune de software Surpad cu proiectia Stereo 70 pentru lucru in RTK implementata (Tradnsdat).

Display LCD color de 5″ ,ecran táctil

Rezolutie ecran : 1280 x 720

Baterie Li-Ion de 6400 mAh

Timp de operare : mai mult de 15 ore

Dimensiuni/greutate : 221,5 x 82,0 x 27 mm / 450 Gr

Rezistenta la socuri : facut sa reziste la caderi repetate pe pardoseli din beton de la o inaltime de 1,2 m

Temperatura de lucru : -30 la +60 Grade Celsius

Temperatura de depozitare : -40 la +80 Grade Celsius

Factor de protectie la apa si praf : Certificat IP 67



Configuratie de livrare Controller Geoelectron P9IV



1 x controller (OS Android)

1 x baterie interna reincarcabila Lithium-Ion

1 x incarcator

1 x cablu USB conectare la calculator

1 x dispozitiv de pridere pe jalon

1 x soft Surpad GPS(Transdat implementat).
