GNSS GPS RTK Stonex S980+ cu IMU

Descriere

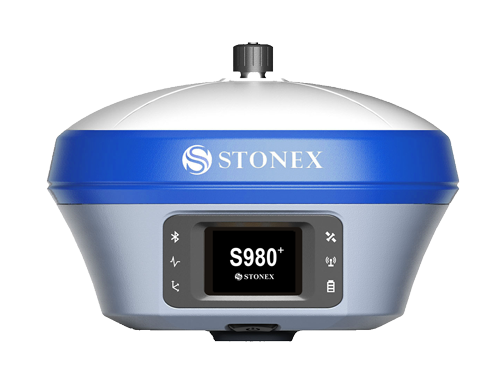

GPS RTK Stonex S980+

Click pentru brosura

GPS RTK Stonex S980+: Prezentare

• 1408 canale GPS,Glonass,Galileo,Compass
• Radio intern de 5W
• Port pentru antena externa.Poate fi logat ca statie permanenta
• Galileo High Accuracy PPP Service (HAS) gratuit si cu acoperire globala
• https://www.gsc-europa.eu/galileo/services/galileo-high-accuracy-service-has
• IMU-Inertial measurement unit permite ridicarea precisa a punctelor acoperite sau luate cu jalonul inclinat pana la 60 grade si nu necesita calibrare(foarte util in cazul colturilor de cladire,sub streasina,conducte etc)
• Conexiune 4G si wireless de mare viteza
• SureFix
• Carnet de teren cu Sistem de operare Android cu support Google
• Sistemul de operare Linux combinat cu sistemul de networking permite instalarea nelimitata de aplicatii speciale care sa ruleze in interiorul roverului Stonex S980+
• Carcasa din aliaj de magneziu
• Control WebUI permite controlul,urmarirea setarilor si descarcarea datelor pe smart phone tableta etc
• Cloud service permite in timp real controlul,upgrade-ul,smart check-ul si monitorizarea pozitiei roverului de la distanta
• Ecran color sensibil la atingere
• 10 ore de functionare continua chiar si cu radioul pornit
• Modul vocal

GPS RTK GNSS Stonex S850+: GPS CU HAS

Conectivitatea HAS (High Accuracy Service) este o funcție nouă inclusă în GPS RTK Stonex S850+ și se referă la serviciul gratuit al sistemului european de poziționare Galileo.

https://www.gsc-europa.eu/galileo/services/galileo-high-accuracy-service-has

Principalele caracteristici ale HAS

✓ Un serviciu de poziționare de înaltă precizie PPP
✓ Acoperire globală și Gratuită
✓ Toți sateliții transmit corecții
✓ Folosește ambele conexiuni pentru a transmite corecțiile la Galileo și GPS: Conexiunea de satelit (Semnal E6) și conexiunea Internet terestră
✓ Caracteristicile inițiale sunt < 20cm orizontal și < 40cm vertical
✓ Timp de convergență <300s
✓ Full service: în Europa timpul de convergență este sub 100s
✓ Serviciul este deocamdată în faza de testare
✓ Serviciul se planifică a fi funcțional în 2024

GPS RTK Stonex S980+: Specificatie receiver S980A GNSS

Numar de canale : 1408

Receptioneaza semalale urmatorilor sateliti :

GPS simultan L1 C/A,L1C,L2C,L2P,L5

Glonass simultan L1,L2

BeiDou/Compass : B1I,B2I,B3I,B1C,B2a,B2b

Galileo simultan E1,E5A,E5B,E6

QZSS : L1,L2,L5

SBAS : L1,L5

PPP : B2b PPP,HAS

Initializare RTK < 10 sec

Reachizitie semnal <1 sec

la pornire se conecteaza automat la Rompos

Rata de update : 20 Hz

Memorie interna : 32 GB

GPS RTK Stonex S980+: Acuratete

Static Orizontal : 2,5 mm + 0,1ppm RMS

Static Vertical : 3,5 mm + 0,4 ppm RMS

RTK Orizontal in solutie fixa :5 mm + 1 ppm RMS

RTK Vertical in solutie fixa: 10 mm + 1 ppm RMS

Precizie de masurare cu jalonul inclinat la 30 grade : 2 cm

Precizie de masurare cu jalonul inclinat la 60 grade : 5 cm

DGPS Orizontal  : 0,40 m RMS

SBAS Orizontal : 0,60 m RMS

GPS RTK Stonex S980+: Interfata de comunicare

• Port pentru antena externa.Poate fi logat ca statie permanenta
• Conector serial Lemo cu 5 pini
• USB tip C
• 1PPS port
• Bluetooth 2,1 + EDR,V4.1
• Wi-Fi : 802.11 b/g/n Functie hotspot
• Modem GSM intern 4G-LTE FDD :B1/B2/B3/B4/B5/B7/B8/B12/B13/B18/B19/B20/B25/B26/B28

⦿ LTE TDD : B38/B39/B40/B41
⦿ UMTS : B1/B2/B4/B5/B6/B8/B19
⦿ GSM : B2/B3/B5/B8 2G/3G/4G
⦿ GPRS
⦿ Nano SIM Card
⦿ Radio

• Radio intern de 5W cu frecventa in intervalul 410-470 MHz si 902,4-928 MHz cu interval de selectare de 12,5/25 KHz si raza de actiune de15 km.Radiourile pot avea zone sau regiuni geografice in care este necesare o autorizare privind utilizarea spectrului de frecvente radio.Este responsabilitatea utilizatorului sa obtina autorizarile necesare,daca este cazul,si sa respecte toate reglementarile aplicabile.
• Web ui : pentru upgrade de software,managementul statusului si setarilor,download de date etc via smart phone,tableta sau de la distanta
• Protocol comunicare : CMR,CMR+,RTCM 2.3,RTCM 3.2,RTCA,ROX,DGPS
• Ecran color sensibil la atingere

GPS RTK Stonex S980 A: Alte caracteristici

Baterie de 13600 mAh

Timp de lucru in mod RTK : 10 ore

Temperatura de lucru : -40 la +65 Grade Celsius

Temperatura de depozitare : -40 la +80 Grade Celsius

Rezistent la vibratii si socuri

Rezistent la scufundarea in apa la o adancime de 1 m sau 100% umiditate certificat IP67

Construit sa reziste la socuri provocate de caderea libera a aparatului montat pe jalon pe beton de la o inaltime de 2 m

Rezistent la vibratii

GPS RTK Stonex S980+: Configuratie de livrare S980A GNSS-Rover

✓ 1 x S980+ UHF receiver GPS/Glonass/Galileo/Beidou,radio intern de 5W,modul GPRS/GSM)
✓ 1 x incarcator baterii
✓ 1 x antena pentru radio intern
✓ 1 x cablu multiport pentru conectare S990+ GNSS la calculator sau la controller
✓ 1 x jalon din fibra de carbon/aluminiu pentru receiver
✓ 1 x geanta de plastic dur pentru transport

GPS RTK Stonex S980+: Controller Stonex SH5A(Optional)

Click pentru brosura
Click pentru tabel comparativ cu alte aparate

⦿ Procesor MT6762 Octa-Core 2,0 GHz
⦿ RAM : 3 GB
⦿ ROM : 32 GB
⦿ GNSS MTK– GPS,Glonass,Beidou,Galileo
⦿ Camera autofocus de 13MP
⦿ Modem GSM DUAL SIM universal quad-band(GSM/WCDMA/FDD-LTE/TDD-LTE/TDSCMDA)
⦿ Giroscop
⦿ Busola
⦿ Accelerometru
⦿ Bula electronica
⦿ Sistem de operare : Android 9.0
⦿ Echipat cu ultima versiune de software Stonex CUBE cu proiectia Stereo 70 pentru lucru in RTK implementata (Tradnsdat).
⦿ Display LCD color de 5″ ,ecran táctil
⦿ Rezolutie ecran: 1280 x 720
⦿ Interfata comunicare : WiFi 802.11 b/g/n,Bluetooth 4.1 + LE ,USB Tip C
⦿ Baterie Li-Ion de 5200 mAh
⦿ Timp de operare: Pana la 12 ore
⦿ Dimensiuni/greutate: 225 x 78 x 14,5 mm / 350 Gr
⦿ Rezistenta la socuri: facut sa reziste la caderi repetate pe pardoseli din lemn de la o inaltime de 1,5 m
⦿ Temperatura de lucru: -30 la +60 Grade Celsius
⦿ Temperatura de depozitare : -40 la +80 Grade Celsius

⦿ Factor de protectie la apa si praf : Certificat IP 67
⦿ Rezistent la vibratii si socuri : Certificat MIL-STD-810H

GPS RTK Stonex S980+: Tableta Stonex UT12(Optional)

Click pentru brosura
Click pentru tabel comparativ cu alte aparate

⦿ Procesor Qualcomm MSM8953 Octa Core 2,2 GHz
⦿ RAM: 4 GB
⦿ ROM: 64 GB
⦿ SD max 256 GB(suporta)
⦿ GNSS U-blox M8N GPS/Glonass/BeiDou/QZSS cu 72 canale
⦿ 2 Camere autofocus de 5 MP si 13MP
⦿ Modem GSM dual SIM universal quad-band(GSM/WCDMA/LTE)
⦿ Conector pentru antena GNSS
⦿ Giroscop
⦿ Busola
⦿ Accelerometru
⦿ Barometru
⦿ Sistem de operare: Android 10
⦿ Echipat cu ultima versiune de software Stonex CUBE cu proiectia Stereo 70 pentru lucru in RTK implementata (Tradnsdat).
⦿ Display LCD color de 6″ ,ecran táctil
⦿ Rezolutie ecran: 1080 x 1920 VGA
⦿ Interfata comunicare: WiFi 802.11 b/g/n,Bluetooth 3.0 + EDR class 1,USB Tip C,NFC
⦿ Conector pentru Antena GNSS externa

⦿ Baterie Li-Ion de 8000 mAh
⦿ Timp de operare : Pana la 10 ore
⦿ Dimensiuni/greutate : 165 x 94,2 x 14 mm / 360 Gr cu baterie
⦿ Rezistenta la socuri : facut sa reziste la caderi repetate pe pardoseli din lemn de la o inaltime de 1,5 m
⦿ Temperatura de depozitare : -40 la +70 Grade Celsius
⦿ Factor de protectie la apa si praf : Certificat IP 68
⦿ Rezistent la vibratii si socuri : Certificat MIL-STD-810G si MIL-STD-461F



Specificatie Controller Geoelectron P9IV

(Click pentru Brosura PDF)

Procesor MT6762 Octa-Core 2,0 GHz

RAM : 3 GB

ROM : 32 GB

SD pana la 512 GB



GNSS MTK– GPS,Glonass,Beidou



Camera autofocus de 13MP

Modem GSM DUAL SIM universal quad-band(GSM/WCDMA/FDD-LTE/TDD-LTE/TDSCMDA)

USB Type-c pentru incacare si transfer

Internet 4G si 5G

WiFi 4G si 5G

Bluetooth 4.1

Senzor gravimetric

Giroscop

Magnetometru

Accelerometru

Busola

Senzor Inductie Geomagnetica



Sistem de operare : Android 11

Echipat cu ultima versiune de software Surpad cu proiectia Stereo 70 pentru lucru in RTK implementata (Tradnsdat).

Display LCD color de 5″ ,ecran táctil

Rezolutie ecran : 1280 x 720

Baterie Li-Ion de 6400 mAh

Timp de operare : mai mult de 15 ore

Dimensiuni/greutate : 221,5 x 82,0 x 27 mm / 450 Gr

Rezistenta la socuri : facut sa reziste la caderi repetate pe pardoseli din beton de la o inaltime de 1,2 m

Temperatura de lucru : -30 la +60 Grade Celsius

Temperatura de depozitare : -40 la +80 Grade Celsius

Factor de protectie la apa si praf : Certificat IP 67



Configuratie de livrare Controller Geoelectron P9IV



1 x controller (OS Android)

1 x baterie interna reincarcabila Lithium-Ion

1 x incarcator

1 x cablu USB conectare la calculator

1 x dispozitiv de pridere pe jalon

1 x soft Surpad GPS(Transdat implementat).



GPS RTK Stonex S980+: Video
